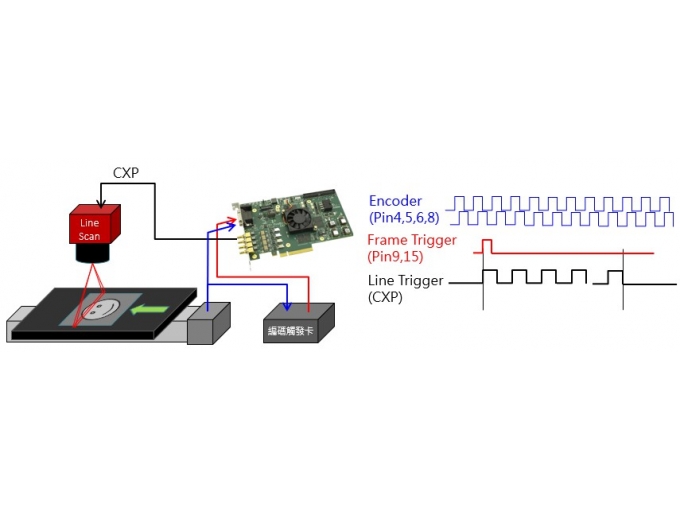

在影像卡的PHX_CameraTriggerControl可以找到跟相機Line Trigger相關的設定:

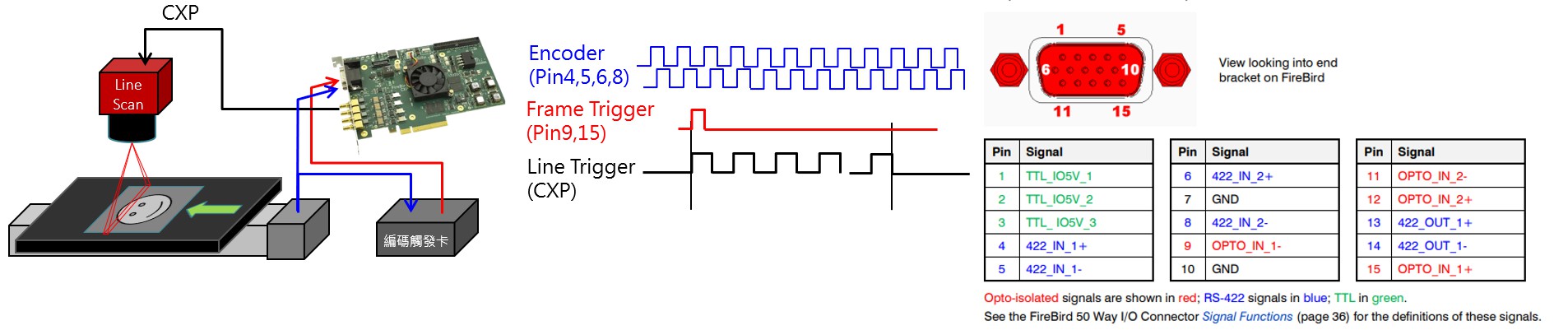

• PHX_CAMTRIG_SRC: 要讓卡監聽Pin4,5,6,8的422_IN_1、422_IN_2腳位，故設定到PHX_CAMTRIG_SRC_422IN_CH1_0_RISE。

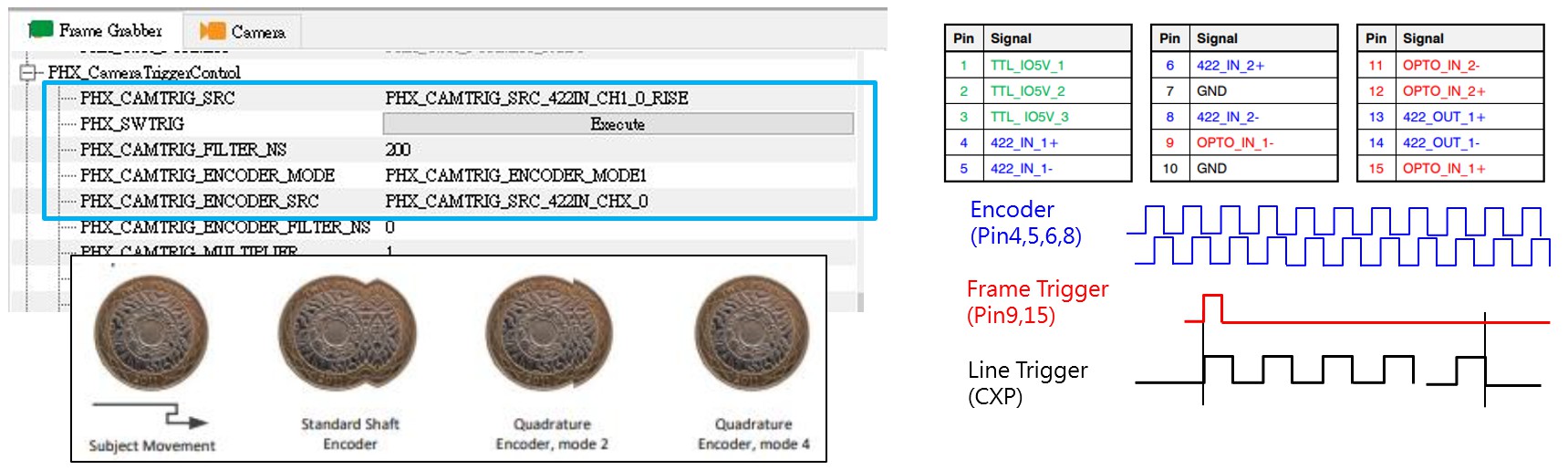

• PHX_CAMTRIG_ENCODER_MODE: 參考使用手冊有多種判斷模式可以選，一般選Mode1即可。
  • Mode1: 無論正向編碼或反向編碼都會處理
  • Mode2: 當載台有些微的反向移動會忽略反向編碼訊號不理
  • Mode4: 當載台有些微的反向移動會先統計反向編碼的移動量，當再次走正向回去以後會將折返量扣掉
• PHX_CAMTRIG_ENCODER_SRC: 選擇PHX_CAMTRIG_SRC_422IN_CHX_0即可。CHX的X意思是根據其它的有效設定判斷自動帶入是哪組通道。

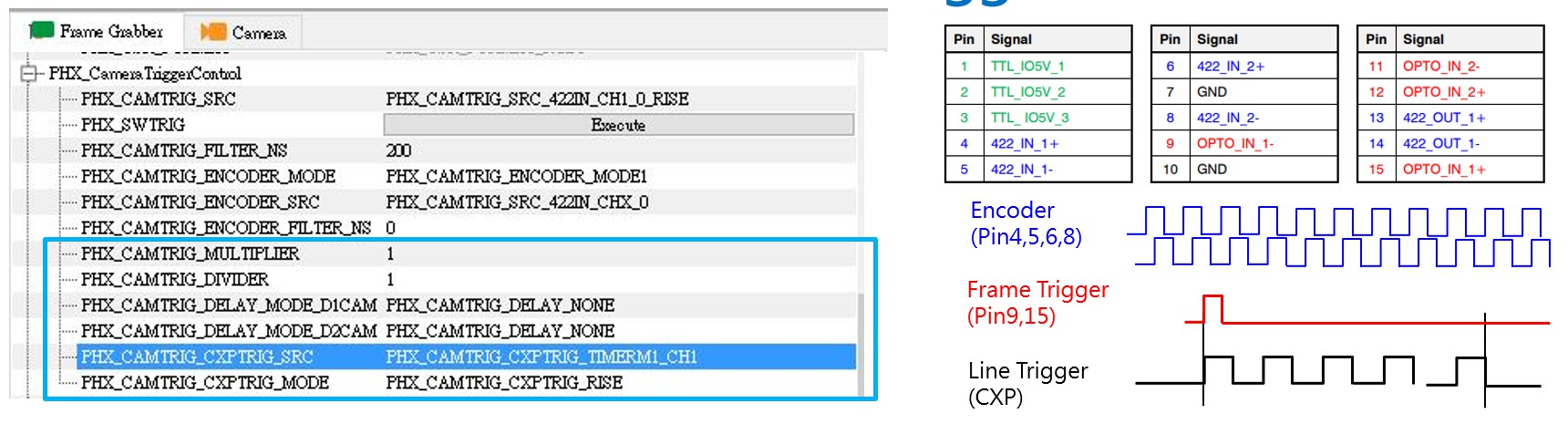

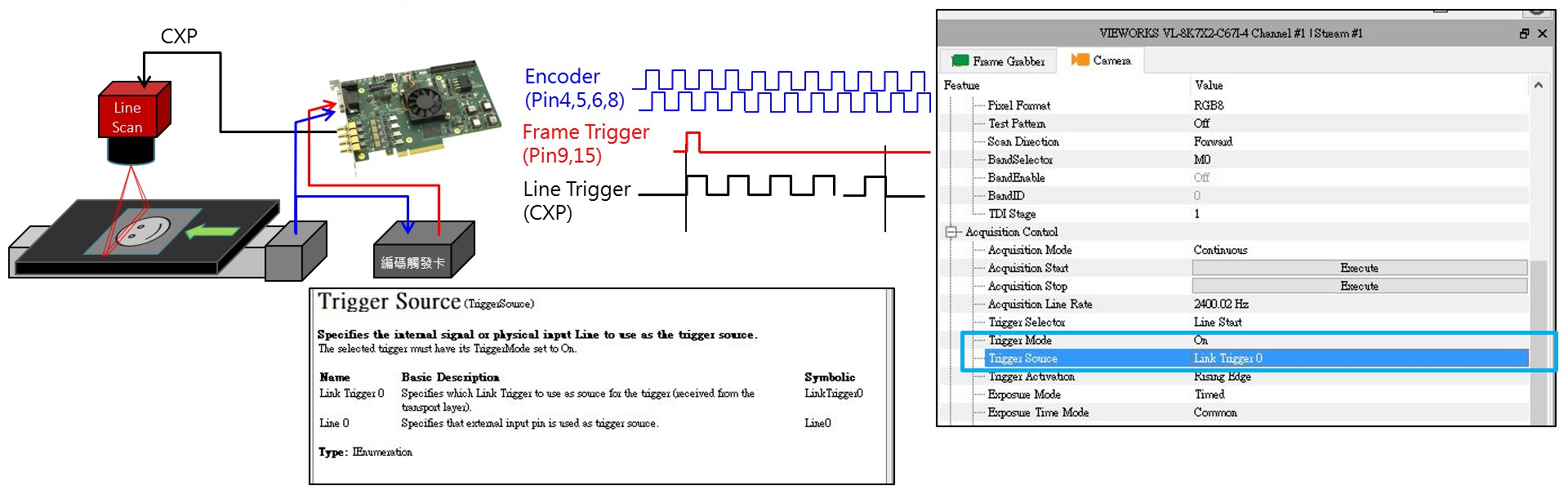

• PHX_CAMTRIG_CXPTRIG_SRC: 當設定為PHX_CAMTRIG_CXPTRIG_TIMERM1_CH1的情境，每當卡轉譯一個Encoder訊號，會用內部的第一組 Timer 產生一個脈波轉給CXP，而PHX_CAMTRIG_CXPTRIG_MODE設為PHX_CAMTRIG_CXPTRIG_RISE表示這個脈波是上升訊號。
• 卡轉譯給相機的比例關係: 預設值PHX_CAMTRIG_MULTIPLIER跟PHX_CAMTRIG_DIVIDER都是1，表示是1:1轉譯。視情況去作調整，原則如下。
  • 假設Encoder一個tick是 0.583µm，但是光學解析度一個pixel是3.5um，如果用預設值1:1去觸發的話，因為觸發間隔比預期的短，影像幾何會被拉長。所以，3.5/0.583 = 6也就是說收到6個422訊號才要丟1個訊號給相機才是正確的。我們可以用MULTIPLIER跟DIVIDER這兩個整數值湊出任意的比例，依此案例，可以將DIVIDER設為6， MULTIPLIER 維持1。

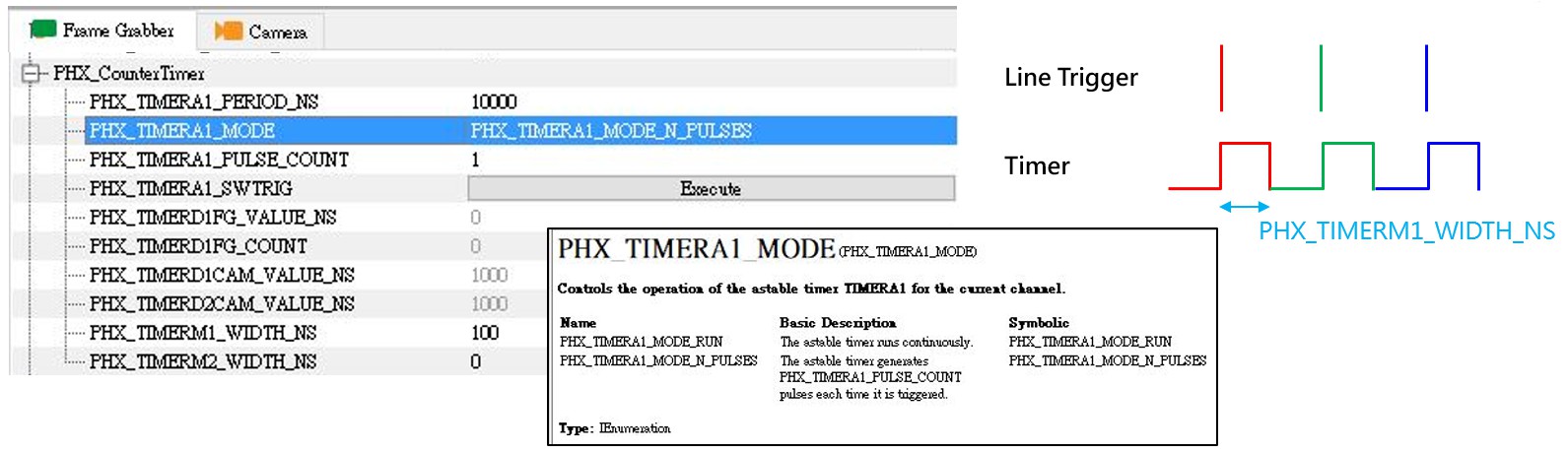

• PHX_TIMERA1_MODE: 預設值是PHX_TIMERA1_MODE_RUN，表示只要這個Timer一被啟動就一直按照PHX_TIMERA1_PERIOD_NS指定的週期連續輸出，基本上用預設值就可以了。如果要更嚴謹一點，我們可以改用PHX_TIMERA1_MODE_N_PULSES，然後將下面的PHX_TIMERA1_PULSE_COUNT設為1，用意是當每轉譯一次Line Trigger，就會輸出一次Timer脈波，如右上圖，紅色波形對應紅色脈波、綠色對應綠色、藍色對應藍色依此類推，效果跟Run模式是相同的。
• PHX_TIMERM1_WIDTH_NS: 我們可以用這個欄位設定Timer1脈波的寬度，單位奈秒。

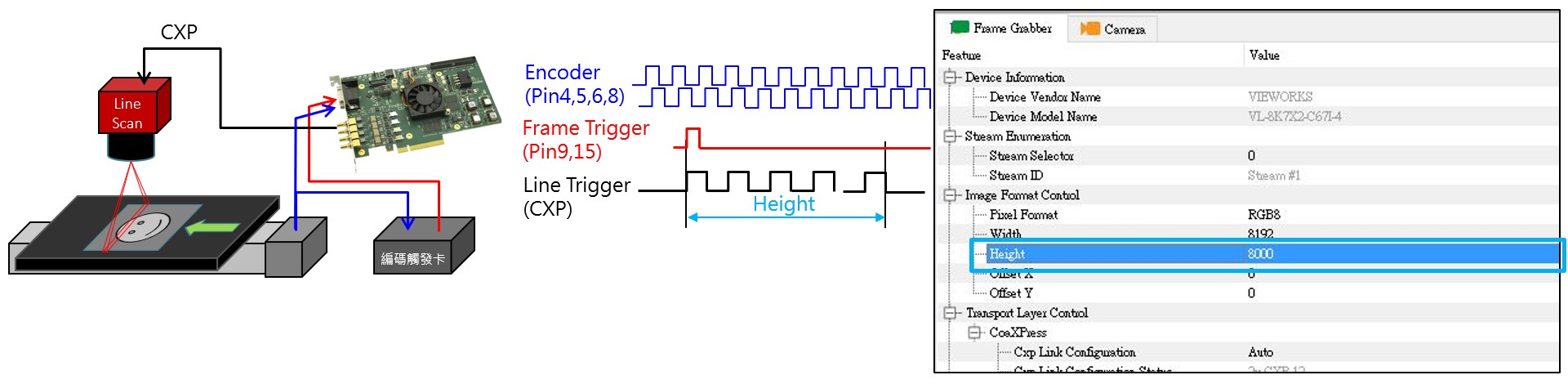

最後是設定影像卡的Frame Trigger。

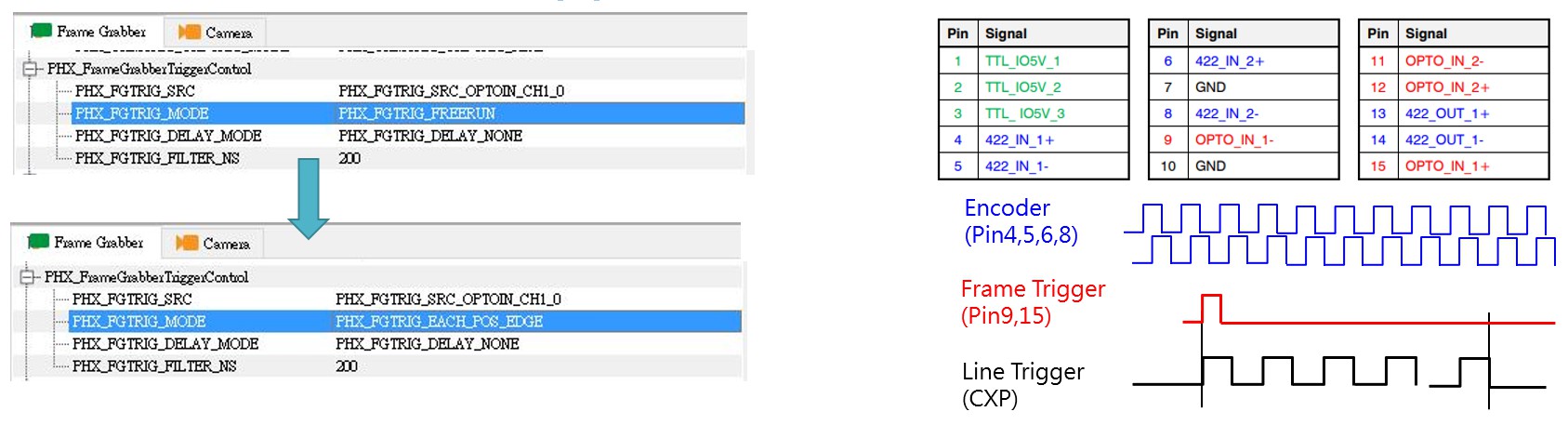

• PHX_FGTRIG_MODE: 預設值是Free Run，表示不會監聽攔截額外的訊號。當我們需要啟用Frame Trigger的話，最簡單的設定是將它改成PHX_FGTRIG_EACH_POS_EDGE，意思是說每次外部丟一個訊號從低電位上升到高電位的瞬間 (each positive edge) 會判定是一個Frame Trigger。
• PHX_FGTRIG_SRC: 將監聽腳位指派到PHX_FGTRIG_SRC_OPTOIN_CH1_0，表示要監聽Pin9、15腳位的OPTO_IN_1訊號。
• PHX_FGTRIG_FILTER_NS: 這是防止被雜訊誤觸發的濾波器，單位奈秒。當外部輸入訊號ON超過這個時間才判定是有效的觸發。
