產品簡介

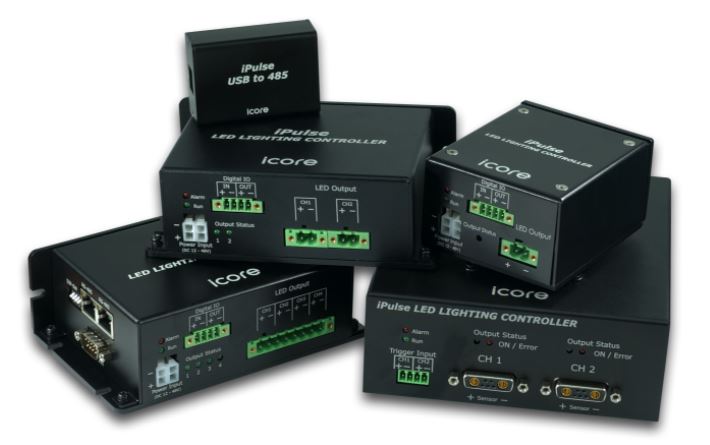

什麼是 iPulse
iCore 是一家韓國的機器視覺零組件品牌，針對機器視覺的獨特需求，開發出 iPulse 高功率 LED 閃頻控制器 (strobe controller)。iPulse 系列提供大電流輸出，使得高速、高效的產線應用成為可能。
即使在 200A 以上的大電流輸出下，iPulse 依然能極精準地產生 0.5㎲ 的極短 pulse，讓您無痛整合高功率 LED 以進行高穩定度、高精度的應用。
產品特色
- LED 電流控制
- 用 1㎲ 以下的電流脈衝來驅動
- 能控制 LED 亮度、保護 LED
- 支援電流超頻
- 輸出電流一致均勻且低雜訊
- 電流控制，線材阻抗及長度不影響亮度
- 抑制 switching noise，輸出亮度穩定
- 自動調節 LED 驅動電壓
- 使用者不需手動設定電壓
- 適合 TDI 相機
- 輕鬆整合 LED 閃燈曝光控制
- 同步閃頻使掃描速度改變仍能維持穩定的曝光量
- 延長 LED 使用壽命
- 利用開關燈控制、閃燈模式，提供 LED 休息及散熱的時間
- 利用開關燈控制、閃燈模式，提供 LED 休息及散熱的時間
應用範例
移動拍攝時，用閃頻加上短曝光凍結清晰的影像
一般面型 Area 相機
在自動化光學檢測產業，設備與經濟效益息息相關，愈高的產能要求愈快的檢測速度。
由於跟時間在賽跑，常常需要移動中進行檢測。如果您用恆亮的 LED 來曝光，容易因為燈光亮度不夠，只好延長相機曝光時間來補足，但延長曝光時間卻限制了物流的最大移動速度，移動速度過快會帶來模糊的影像。
您只要使用閃頻控制搭配電流超頻來壓榨光源輸出，即可突破原本的移動速度限制。
TDI 線掃描相機
TDI 線掃描相機因為能大幅提昇感光度被廣泛用於高速高解析的檢測應用，但因它特有結構的關係對於曝光時間的限制很多，例如相機掃描的曝光時間永遠會以 line 跟 line 的最長間隔來計算；所以，大多數的 TDI 相機會再搭配閃頻控制器用燈光來控制曝光時間。
在 Web 連續檢測的應用中，如果您用恆亮的 LED 來曝光，因為移動速度很難穩定控制，導致曝光間隔忽長忽短而拍到很醜的影像；您只要使用閃頻控制搭配電流超頻，短時間提升光源最大亮度，即可達到高亮度且均勻的掃描畫面，且不受移動速度的影響。
現今新世代的 TDI 相機動輒 300 kHz 的掃描速度，也就是說您需要更快、脈波更短、低延遲的閃頻控制器來搭配，才能取到優良的影像品質。
在連續式的輸送環境進行線上瑕疵檢測
瑕疵檢測的應用中，常會用到不同的光源形狀、打光角度、波長及顏色，主要是因為不同瑕疵往往需要用不同光源的打法才能凸顯出來。
在連續式的輸送環境進行線上瑕疵檢測，因為物流無法倒退，掃描取像只有一次機會，故很難整合不同打光的設計。若為了整合多種光源需要設計複雜的檢測設備，一種是增加多個站別來分開打光，一種則是將待測物拉離主線檢測，但都會增加設備設計成本及佔地空間。此時利用輪循觸發搭配閃頻功能，就能在極短的瞬間將多種燈光一次拍完，實現連續式輸送的線上檢測應用。
如果是 Area 面型相機，一次觸發可以切換一種燈，拍到該種燈的影像，兩次觸發可以切換兩種燈，拍到兩種影像。依此類推。
至於 Line Scan 線掃描相機，由於線掃描相機必須要移動才能掃描完一整張影像，搭配輪循觸發閃頻的時候每一條線都來自於不同的光源，需要靠軟體後製，將來自於不同光線的資料分別拆開，再重組回正常的影像。例如有四種燈，則第一次觸發會是一號燈，一號燈拍的影像在第一條線，第二次觸發會是二號燈，二號燈拍的影像會在第二條線，依此類推；重組的時候，將第 1, 5, 9, … 條線取出來可以組成第一種影像，將第 2, 6, 10, … 條線取出來可以組成第二種影像，依此類推。

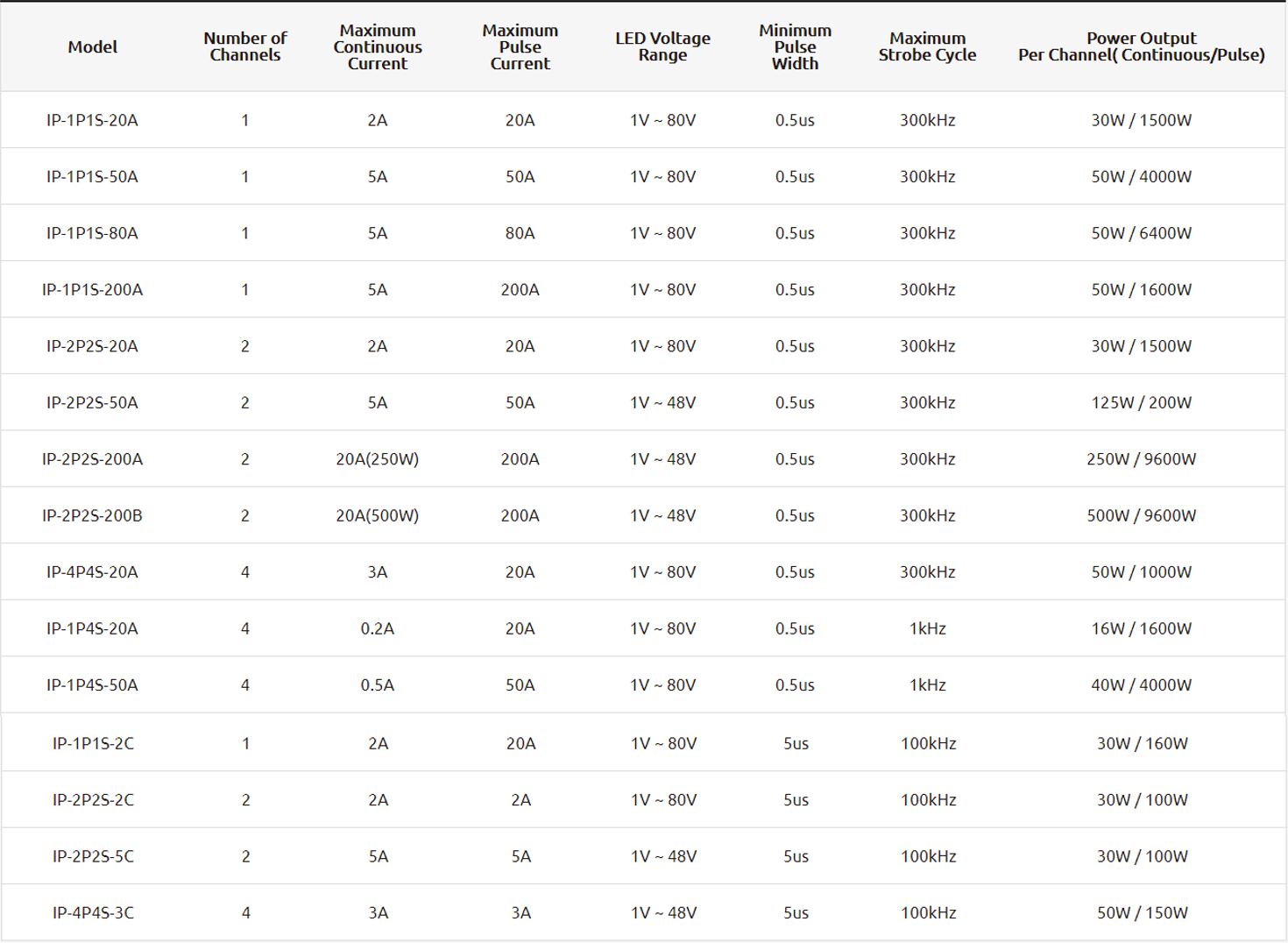

產品規格表
