(3D) LMI
Gocator 5500 線型共軛焦相機
LCI 3D 共軛焦掃描器利用專利離軸線共焦光學技術,確保連續、非接觸的 3D 量測,能適應最具挑戰性的材料和形狀,包括手機曲面螢幕,多層透明材料如玻璃、醫用塑料,以及各種...
詳細介紹

甚麼是 LCI 3D

LCI 全名為 Line Confocal Imaging,是一種線型共軛焦 3D 掃描器,利用專利離軸線共焦光學技術,確保連續、非接觸的 3D 量測,能適應最具挑戰性的材料和形狀,包括手機曲面螢幕,多層透明材料如玻璃、醫用塑料,以及各種複雜的高反光電子零件 (如拋光金屬)。




專為生產線上複雜的、大批量應用而設計

專利離軸線共焦光學技術

同時進行 3D、2D 和斷層成像
解像力達到亞微米級
易整合到定制檢測系統中












線型共軛焦成像原理 Line Confocal Imaging Technology (LCI)

Confocal 共軛焦技術是一種基於橫向色相差的光學檢測方法,該方法先發出白光,將白光分成連續的波長光譜。不同波長會聚焦在 Sensor 特定距離的像平面上,藉由分析 Sensor 上的光譜成像來還原待測物的形貌。該技術有用單點和多點幾何的同軸設計,也有用線幾何的離軸設計。LCI 為線型共軛焦,是用線幾何離軸設計,能夠一次掃一整條線,增加量測取樣密度、減少量測時間。



線型共軛焦的優勢

  • 線型共軛焦可同時生成超大景深的 3D、2D 和斷層影像
  • 因為是非接觸量測,能測量柔性、易碎、多孔材質
  • 獨特的光學技術,能測量高反光、鏡面、透明,以及以上情形混和彎曲、傾斜、高對比度的材料。由於不同光譜波長的穿透特性不同,故能測量透明塗層的斷層掃描,以量測厚度、察覺內部氣泡孔隙

內建量測功能

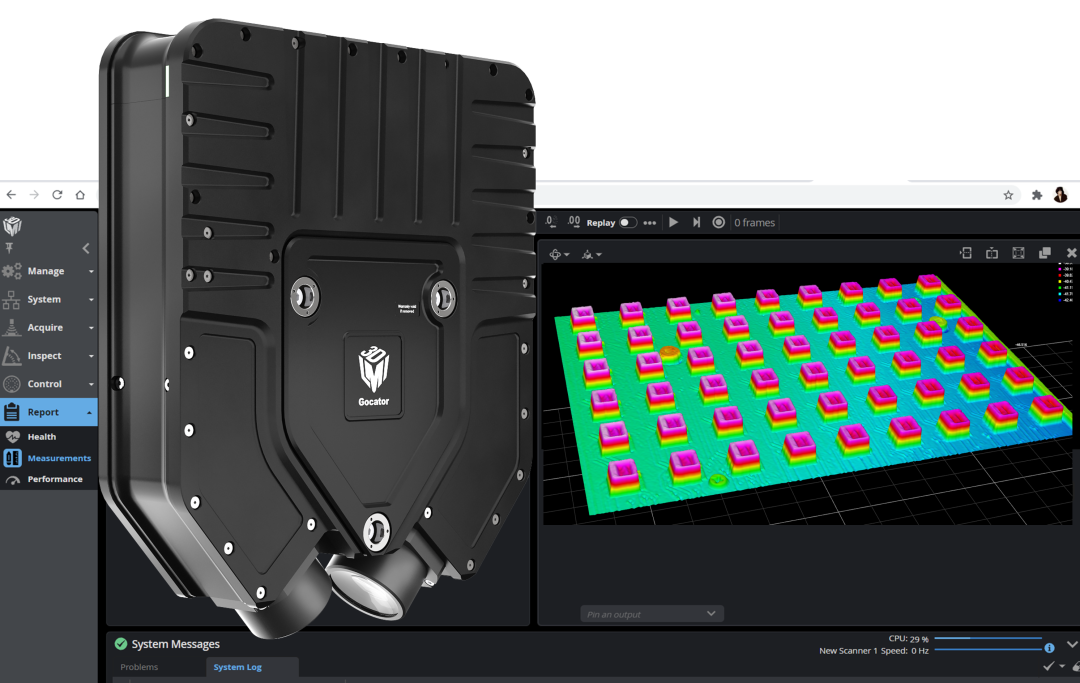

如同 Gocator 其他系列一樣,能直接用網頁瀏覽器操作相機,實現參數設定及即時預覽。也能使用量測工具使用相機內建的 CPU 進行量測,直接輸出量測結果。也提供開源的 SDK,易於和 PLC、第三方上位電腦、機器手臂整合。



Gocator 5500 3D 線型共軛焦 產品系列

如何取得
